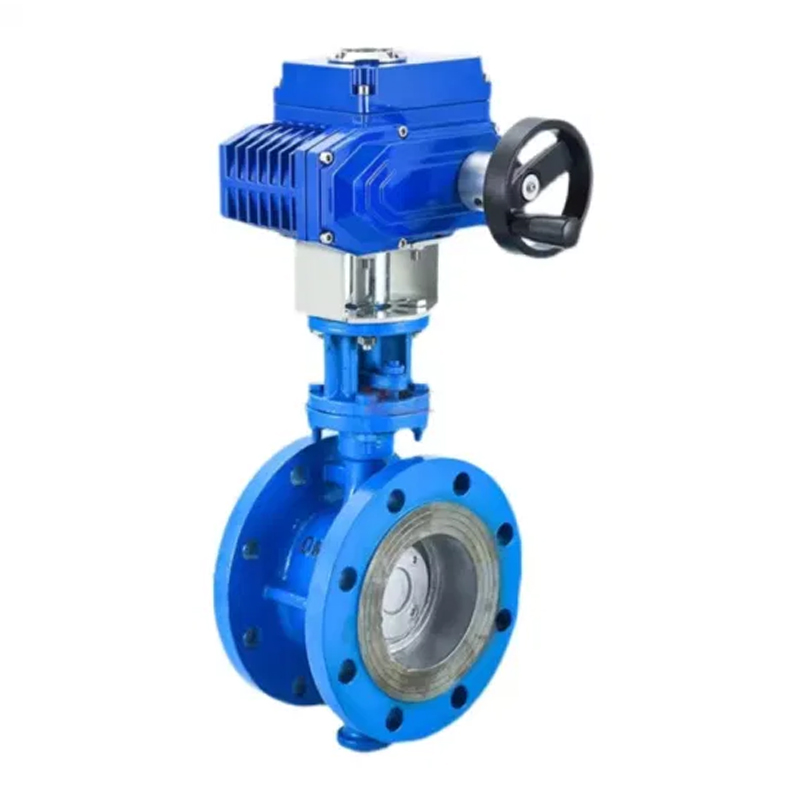

D941x elektrický prírubový motýľový ventil

Získajte Cenovú Ponuku

Stručný úvod

D941X Elektrická príruba Soft Sedem, motýľový ventil má nový a primeraný dizajn, jednoduchú štruktúru, malú veľkosť, ľahkú hmotnosť, rotáciu 90 stupňov, rýchle otváranie a zatváranie, malý prevádzkový krútiaci moment, pohodlnú prevádzku, úsporu práce a obratnosť. Môže byť nainštalovaný v akejkoľvek polohe a ľahko sa udržiava. Tesnenie je možné vymeniť, tesnenie je spoľahlivé na dosiahnutie obojsmerného tesnenia a nulového úniku, tesnenie je odolný voči starnutiu a korózii a má dlhú životnosť.
Keď je ventil prírubovej motýľa v úplne otvorenej polohe, hrúbka dosky motýľa je jediným odporom, keď médium tečie telom ventilu. Preto je pokles tlaku generovaný ventilom veľmi malý, takže má dobré charakteristiky riadenia toku. Butterfly ventily sa vo všeobecných odvetviach používajú nielen vo všeobecných odvetviach, ako je ropa, plyn, chemický priemysel a úpravy vody, ale aj v systéme chladiacej vody tepelných elektrární.

Technický parameter

Voliteľné funkcie elektrického pohonu	Typ prepínača, integrálny typ, regulačný typ, inteligentný typ
Voliteľné modely elektrického pohonu	Q, DQ, QM, QC, Akqseries, voliteľná séria z veľkého priemeru, akzeries
Napätie	AC220V, AC110V, AC380, DC12V, DC24V, DC110V
Priemer	DN40MM ~ DN1400 mm
Nominálny tlak	PN1.0MPA ~ PN1,6MPA
správna teplota	EPDM: -30 ~ 100 ° C Ptee: -30 ~ 120 ° C
Spojenie	Príruba
Telesný materiál	Ductile železo, uhlíková oceľ, nehrdzavejúca oceľ
Materiál na ventilovú dosku	Sféroidný atrament, 304 316,316L, 2507,1,4529, medená doska, nylon atď.
Podšívka sedadla	NBR, EPDM, PTFE
Uplatniteľné médiá	Voda, plyn, kal, olej atď.

Tabuľka hlavnej dimenzie

DN (mm)	D		D1		L	D3	D4	H1	H2	Φ	b	N-φd
DN (mm)	1	1.6	1	1.6	L	D3	D4	H1	H2	Φ	b	1	1.6
50	165	165	125	125	108	70	50	83	130	12.7	18	4-φ18	4-φ18
65	185	185	145	145	112	70	50	93	140	12.7	18	4-φ18	4-φ18
80	200	200	160	160	114	70	50	100	150	12.7	20	8-φ18	8-φ18
100	220	220	180	180	127	90	70	110	165	15.8	20	8-φ18	8-φ18
125	250	250	210	210	140	90	70	123	180	19.05	22	8-φ18	8-φ18
150	285	285	240	240	140	90	70	143	200	19.05	22	8-φ22	8-φ22
200	340	340	295	295	152	125	102	171	230	22.2	24	8-φ22	12-φ22
250	390	405	350	355	165	125	102	203	270	28.6	24	12-φ22	12-φ26
300	440	460	400	410	178	150	125	230	320	31.8	26	12-φ22	12-φ26
350	500	520	460	470	190	150	125	260	350	31.8	26	16-φ22	16-φ26
400	565	580	515	525	216	175	140	300	390	33.34	28	16-φ26	16-φ30
450	615	640	565	585	222	175	140	335	428	38	30	20-em26	20-φ30
500	670	715	620	650	229	210	165	373	450	41.15	32	20-em26	20-em33
600	780	840	725	770	267	210	165	430	520	50.7	34	20-φ30	20-φ36
700	895	910	840	840	292	300	254	470	600	55	36	24-φ30	24-φ36
800	1015	1025	950	950	318	300	254	523	662	63.35	36	24-φ30	24-φ39
900	1115	1125	1050	1050	330	300	254	589	710	75	40	26-em33	28-em39
1000	1230	1255	1160	1170	410	300	254	656	780	85	42	26-em36	28-em42
1200	1405	1485	1340	1390	470	300	254	732	840	92	46	32-em37	32-φ49
1400	1630	1685	1560	1590	530	300	254	840	905	130	50	36-em37	36-φ49
