Hlavné funkcie a aplikácie
Elektrické zariadenie s malým ventilom odolným voči výbuchu QMB je starostlivo vytvorené pre prísne požiadavky aplikácií uhoľného priemyslu. Tento všestranný ovládač vyniká presnej kontrole guľôčkových ventilov, motýľových ventilov a ďalších. Ak je spárovaný s vysokotlakovými ventilmi s malými kalibrami, zaisťuje výkon pri požiarnej bezpečnosti uhoľných baní, potláčania prachu a automatizácie podzemných systémov centrálneho čerpadla vrátane prúdových a vákuových čerpadiel.
Naše elektrické zariadenie QMB Valve Electric sa vyniká pre jeho kompaktný dizajn a ľahkú konštrukciu. Bezproblémová integrácia so systémami DCS uľahčuje efektívne a spoľahlivé automatické ovládanie.
Klasifikácia
K dispozícii v rôznych typoch: Základné, inteligentné, základné základné a inteligentné výbuchy odolné voči výbuchu, z ktorých každý je prispôsobený tak, aby vyhovoval konkrétnym prevádzkovým potrebám.
Pracovné prostredie a hlavné technické podmienky
(1) napájanie: štandardný trojfázový AC380V, 50 Hz;
V prípade flexibility voliteľné napájacie zdroje zahŕňajú: AC400V, 415V, 660V a duálne frekvencie 50 Hz alebo 60 Hz.
Prispôsobiteľné aj pre jednofázové AC220V, 110 V s možnosťami 50 Hz alebo 60 Hz.
Okrem toho podporuje DC výkon pri 24 V, 48 V a 84 V.
(2) Okolitá teplota: štandardný rozsah -20 ° C až 60 ° C; predĺžený rozsah od -40 ° C do 70 ° C pre náročné podmienky.
(3) Relatívna vlhkosť: Efektívna prevádzka až do 95% vlhkosti pri 25 ° C, čo zabezpečuje robustný výkon. Priemerne na rôzne podmienky vlhkosti.
(4) Pracovné prostredie: Obyčajný typ vyhovuje oblasti bez nebezpečných a korozívnych médií;
Model odolný voči výbuchu (EXDIIBT4) navrhnutý pre prostredie so zmesami plynu IIA a IIB, skupiny T1-T4, zabezpečujúc bezpečnosť UT.
(5) Úroveň ochrany: IP65, IP67 a prispôsobiteľné IP68 na vylepšenú ochranu pri špeciálnych objednávkach.
(6) Motor je navrhnutý na prerušované použitie: štandardný čas prevádzky 10 minút, predĺžeteľný na 15-30 minút za osobitných podmienok, s izoláciou triedy F pre trvanlivosť.
(7) Protikorózne povlaky: využíva vysokoteplotný elektrostatický sprej proti korózii epoxidového plastického prášku, ktorý ponúka robustnú dlhodobú ochranu.
(8) Hlavné funkčné vlastnosti inteligentných elektrických ovládačov
Tieto ovládače sú navrhnuté s mechatronickým dizajnom a sú kompaktné a ľahké.
Zahŕňa digitálny integrovaný ChIP, ktorý poskytuje mnohostranné funkcie a presnosť.
Pýši sa neintruzívnym dizajnom, ktorý umožňuje úpravu parametrov a ladenie prostredníctvom gombíkov alebo infračerveného diaľkového ovládača, všetko bez otvorenia krytu, pre rýchle a bezpečné operácie.
Vybavený absolútnym kódovačom na posun mŕtvice, zabezpečuje integritu polohy ventilu a silnú anti-interferenciu s vysokou presnosťou a predĺženou životnosťou.
LCD displej je k dispozícii v čínskej aj angličtine, čím sa zvyšuje použiteľnosť.
Funkcie ochranných funkcií, ako je cestovná hranica, ochrana krútiaceho momentu, alarm stánku, ochrana pred prehriatím, ochrana zlyhania signálu, strata fázy výkonu a automatická korekcia fázovej sekvencie pre komplexné ochranu.
Inteligentné typy zahŕňajú inteligentný prepínač, inteligentné prispôsobenie a pokročilé inteligentné verzie, ktoré uspokojujú rôzne potreby kontroly.
(9) Inteligentný vstupný signál typu prepínača: prijíma signály pulzov 24VDC alebo úrovní pre všestrannú integráciu.
Výstupný signál: Poskytuje výstup relé s kontaktnou kapacitou hodnotený pri 5A pre 250VAC alebo 30VDC.
Analógový signál výstupnej polohy: poskytuje 4-20MA pre presnú spätnú väzbu.
Inteligentná regulácia podporuje analógové vstupné signály: 4-20MA pre bezproblémové riadenie.
Analógový výstupný signál: zodpovedá vstupu s výstupom 4-20MA.
Prepnite vstupný signál: Kompatibilný s pulzom 24VDC pulzom alebo úrovňou signálu pre efektívnu prevádzku.
Prepínací výstupný signál: Náš inovatívny ovládač má robustný výstup relé s kapacitou 5A, 250VAC a 5A, 30VDC, ktorý zabezpečuje spoľahlivý výkon a bezpečnosť v prostrediach s vysokým dopytom.
Základná chyba: ≤1 - Skúsená presnosť a presnosť so základnou chybovou maržou menšou alebo rovnajúcou sa 1. Naša technológia zaručuje presnosť, na ktorú sa môžete spoľahnúť.
Náš pokročilý inteligentný typ je navrhnutý tak, aby zvýšil vaše prevádzkové schopnosti. Zahŕňa podporu pre ochranu pred potlačením ESD, bezproblémovú komunikáciu z autobusu, intuitívne pripojenie Bluetooth a sofistikované bezdrôtové ovládanie, okrem iných priekopníckych prvkov.
Hlavné modely a charakteristiky QMB elektrického pohonu
| Model | Moment (N · m) | Priemer stonky (mm) | Rýchlosť | Výstup (r/min) | Otvorený/zatvorený čas (S) | Motor (W) | Motorická mena A) | Váha (kg) |
| QMB3.5-1.25g | 35 | 11x11 | 46 | 1.25 | 12 | 10 | 0.6 | 8 |
| Qmb5-1.25G | 50 | 11x11 | 46 | 1.25 | 12 | 15 | 0.6 | 8 |
| Qmb9-0,85g | 90 | 28 | 46 | 0.85 | 18 | 40 | 1 | 20 |
| QMB15-0,6G | 150 | 28 | 46 | 0.6 | 25 | 40 | 1 | 20 |
| Qmb25-0,6G | 250 | 28 | 46 | 0.6 | 25 | 60 | 1.2 | 20 |
Rozmery veľkosti a pripojenia QMB
Qmb3.5/5 Vonkajšie rozmery
Qmb9/15/25 externé rozmery
Rozmery príruby QMB

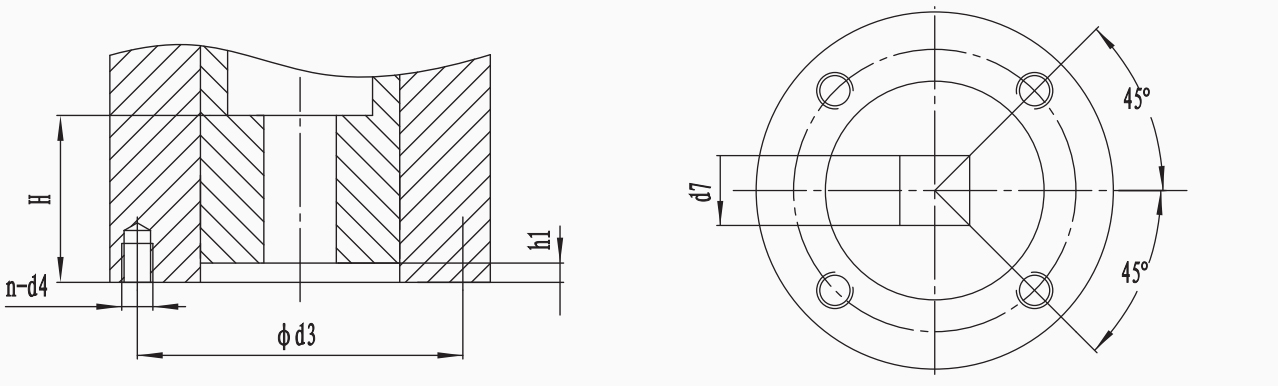

QMB3.5/5 Schéma veľkosti pripojenia
| Číslo príruby | Denso model | d3 | n-d4 | d7 | H | H1 |
| F05 | QMB3.5 QMB5 | 50 | 4-m6 | 11 × 11 | 16 | 1 |

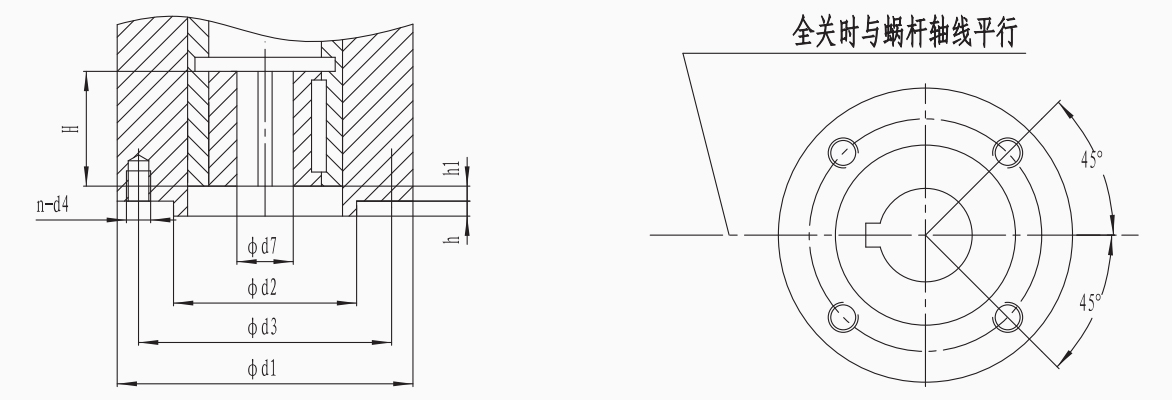

Qmb9/15/25 Schéma veľkosti pripojenia
| Číslo príruby | Elektrický inštalačný model | d1 | d2 (f8) | d3 | n-d4 | d7 | H | h | H1 | |
| Továreň | Maximálny | |||||||||
| F05 | Qmb9 | 65 | 35 | 50 | 4-m6 | 28 | 40 | 3 | 3 | |
| F07 | QMB9 QMB15 Qmb25 | 90 | 55 | 70 | 4-m8 | / | 28 | 40 | 3 | 3 |
| F10 | QMB25 | 125 | 70 | 102 | 4-M10 | / | 28 | 40 | 3 | 3 |
Poznámka: QMB9/15/25 sú všetky vybavené F07 ako štandardom, čo zabezpečuje pozitívnu kompatibilitu a bezproblémovú integráciu pre vaše potreby.
