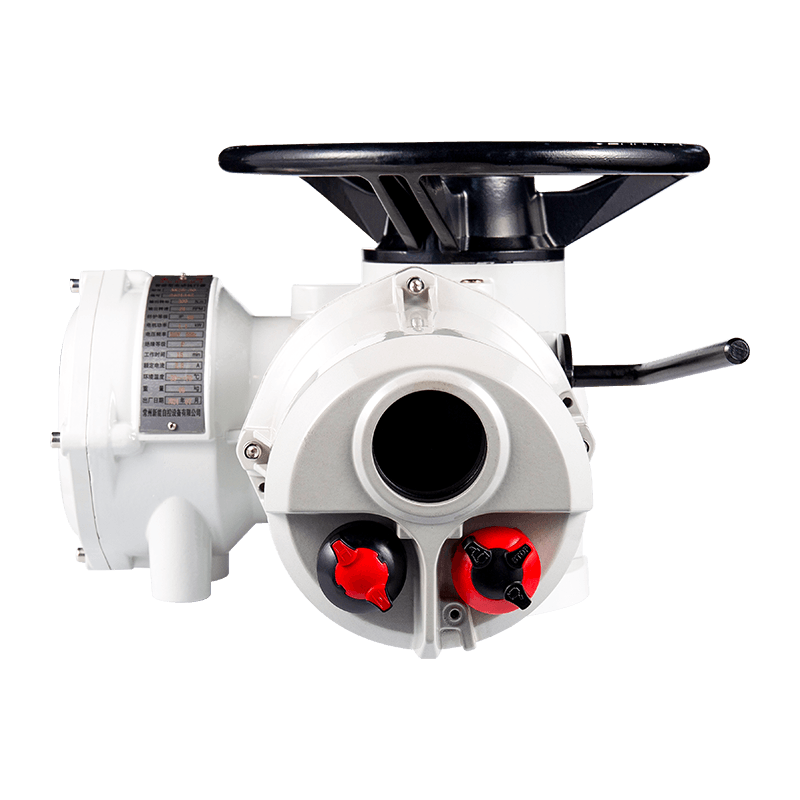

Inteligentný elektrický ovládač Aukema Rotary má dva typy ovládacích prvkov: typ inteligentného prepínača AK a typ inteligentného nastavenia AKM. Vhodné na reguláciu ventilov zemegule, bránových ventilov, ventilov škrtiacej klapky, ventily vodných brán a iných ventilov, je to nová generácia odborníkov na reguláciu ventilov.

Získajte Cenovú Ponuku

AK, AKZ Trojfázové výkonnostné údaje

Model	Výstupný krútiaci moment (NM)	Výstupná rýchlosť (RPM)	Napájacie napätie (V)	Číslo fázy napájania (pH)	Frekvencia (Hz)	Nominálna sila (KW)	Menovitý prúd (a)	Referenčná hmotnosť (kg)
AK18	100	18	380	3	50	0.25	0.76	30
		24	380	3	50	0.25	0.76
		36	380	3	50	0.37	1.07
		48	380	3	50	0.37	1.07
	150	18	380	3	50	0.37	1.07
		24	380	3	50	0.37	1.07
		36	380	3	50	0.55	1.54
		48	380	3	50	0.55	1.54
AK25	200	18	380	3	50	0.55	1.54	46
		24	380	3	50	0.75	1.99
		36	380	3	50	1.1	2.8
		48	380	3	50	1.1	2.8
	300	18	380	3	50	0.75	1.99
		24	380	3	50	1.1	2.8
		36	380	3	50	1.5	3.65
		48	380	3	50	1.5	3.65
AK35	500	18	380	3	50	1.5	3.65	69
		24	380	3	50	1.5	3.65
		36	380	3	50	2.2	5.05
		48	380	3	50	2.2	5.05
	600	18	380	3	50	1.5	3.65
		24	380	3	50	1.5	3.65
		36	380	3	50	2.2	5.05
		48	380	3	50	2.2	5.05
AK40	900	18	380	3	50	2.2	5.05	190
		24	380	3	50	2.2	5.05
		36	380	3	50	3	6.64
	1200	18	380	3	50	2.2	5.05
		24	380	3	50	3	6.64
		36	380	3	50	4	8.62
AK70	1800	18	380	3	50	4	8.62	200
		24	380	3	50	4	8.62
		36	380	3	50	5.5	11.5
AK90	2500	18	380	3	50	4	8.62	203
		24	380	3	50	5.5	11.5
		36	380	3	50	7.5	15.3
AK95	3000	18	380	3	50	5.5	11.5	205
		24	380	3	50	7.5	15.3
		36	380	3	50	10	19.5

AKS jednofázové výkonnostné údaje ovládača

Model	Výstupný krútiaci moment (NM)	Výstupná rýchlosť (RPM)	Napájacie napätie (V)	Číslo fázy napájania (pH)	Frekvencia (Hz)	Nominálna sila (KW)	Menovitý prúd (a)	Referenčná hmotnosť (kg)
AKS18	100	18	220	2	50	0.2	1.7	30
		24	220	2	50	0.2	1.7
		36	220	2	50	0.2	1.7
	150	18	220	2	50	0.2	1.7
		24	220	2	50	0.2	1.7
		36	220	2	50	0.2	1.7
AKS25	200	18	220	2	50	0.9	6.5	46
		24	220	2	50	0.9	6.5
		36	220	2	50	0.9	6.5
	300	18	220	2	50	1.1	7
		24	220	2	50	1.1	7.7
		36	220	2	50	1.1	7.7

AK, AKZ OBCHODNÝ VOJNA VOJNA DIMENCIE

Typ AK18-40

Parametre ovládača	A	B	C	D	E	F
AK18	320	425	305	360	270	630
AK25	360	460	330	395	355	750
AK35	420	515	365	400	360	760
AK40	850	785	480	510	480	990

Typ AK70-95

AK, AKZ Actuator Flige Veľkosť

Veľkosť pripojenia krútiaceho momentu (JB2920)

Parametre ovládača	D	D1	D2	DI	d2	d	h	ahoj	f	b
AK18	φ145	Φ120	φ90	φ30	φ45	4-M10	11.5	2	5	23.5
AK25	φ185	φ160	φ125	φ42	φ58	4-M12	10.5	2	5	25
AK35	φ225	φ195	φ150	φ50	φ72	4-M16	14	2	5	24
AK40	φ275	φ235	φ180	φ62	φ82	4-φ22	14	2	5	21
AK70-95	φ330	φ285	φ220	φ72	φ98	4-φ26	16	2	6	30

Veľkosť pripojenia typu stlačte (GB12222)

Parametre ovládača	Číslo príruby	D	D1	D2 (F8)	f	D (max)	d	L	n	α
AK18	F10	125	102	70	3	T28	M10	40	4	45 °
AK25	F14	175	140	100	4	T36	M16	55
AK35	F16	210	165	130	5	T44	M20	70
AK40	F25	300	254	200		T60	M16	90	8	22,5 °
AK70-95	F30	350	298	230		T70	M20	110	8	22,5 °

Porovnávacia tabuľka zapojených terminálov AK a AKZ

Sériové číslo terminálového bloku	Definícia koncového bloku	Sériové číslo terminálového bloku	Názov koncového bloku	Sériové číslo terminálového bloku	Názov koncového bloku
	Uzemňovací charakter (uzemnenie)	16	S7 Hold Relay 1 koniec*	31
1	380VAC1 **	17	S7 Hold Relay 2*	32
2	380VAC2 **	18	S8 Hold Relay 1 koniec*	33	Vzdialené vypnutie
3	380VAC3 **	19	S8 Hold Relay 2 Terminály*	34	Zadržať
4	Napájanie DC 0V (24 V DC napájací zdroj „-„ výstup)	20	S9 Hold Relay 1 koniec*	35	Na diaľku
4	Napájanie DC 0V (24 V DC napájací zdroj „-„ výstup)	21	S9 Hold Relay 2 Terminály*	36
5	Napájací zdroj DC 24V (24 V DC napájací zdroj „“	22	4-20MA VENTILOVÝ POKRAČOVANIE VÝSLEDKA VÝSLEDKA	37	Manuálne/automatické vysoké napätie spoločná strana*
5	Napájací zdroj DC 24V (24 V DC napájací zdroj „“	23	4-20MA MA VENTILOVÝ POKRAČNÝ VÝSLEDKA VÝSLEDKA-	38	Diaľkové vysoké napätie Commons*
6	Koniec relé 1 (otvorený na mieste)	24		39	Manuálne/automatické nízke napätie spoločná strana*
7	S1 Relé 2 konce (otvorené na mieste)	25	Núdzová akcia (ESD)	40	S6 Relé spoločný terminál (poruchový alarm)
8	S2 Relé 1 koniec (vypnuté na mieste)	26	4-20MA VLASTNÉHO VLASTNÉHO VLASTNÉHO VLASTNÍCTVO	41	Koniec relé S6 1 (poruchový alarm)
9	S2 relé 2 konce (vypnuté na mieste)	27	4-20MA VENTILOVÝ PRAVIDLA Vstup	42	Terminál relé S6 2 (alarm poruchy)
10	Terminál 1 relé S3 (otvorený krútiaci moment)	28	Manuál/automatický výber signálu	43
11	Terminál relé S3 2 (otvorený krútiaci moment)	29	S10 Hold Relay 1 koniec*
12	Relé S4 1 koniec (moment mimo krútiaceho momentu)	30	S10 Hold Relay 2 Terminály*
13	S4 relé 2 konce (moment vypnuté)	Varujte! Pred pripojením k napájaniu si pozrite hodnotu menovaného napätia na štítku elektrického pohonu. Keď je napájanie trojfázové 380V , pripojte terminál č. 1.2.3 a keď je napájanie jednofázové 220V, pripojte terminál č. 1.2.
14	S5 Relé 1 koniec (pole/diaľkové ovládanie)
15	S5 Relé 2 konce (pole/diaľkové ovládanie)

Špecifikácie veľkosti vstupného kábla AK: stredný vstup je npt1- polovica a dva vstupné porty na oboch stranách sú NPT1.
Štyri trojfázové (380 VAC/50Hz) výkonové terminály a tri jednofázové (220VAC/50Hz) výkonové terminály so špecifikáciou M5. Existuje celkom 43 signálnych terminálov so špecifikáciou M4.
Typ inteligentného prepínača: 3-jadrová napájací kábel; Ovládací drôt 3-jadrové; 15 Signálny kábel jadra.
Poznámka: Ak potrebujete rozšíriť ďalšie kontakty s indikátorom stavu alebo kontrolu zbernice a mať špeciálne požiadavky, kontaktujte dodávateľa alebo našej spoločnosti.
