AKQ, AKQM Parciálny rotačný ovládač 100nm-500nm modely
◆ Štruktúra je robustná a prijíma dvojité tesnenie, ktoré môže účinne zabrániť vode a prachu počas zapojenia na mieste (IP67/IP68-2M, 48 hodín)
◆ Priame pohonné uhlové cestovanie
◆ Akčné ovládače trojfázového, jednofázového a DC napájacieho zdroja
◆ Obrazovka zobrazenia textu viacerých jazykov na zobrazovanie stavu a nastavení
◆ Vstavaný záznamník údajov ako štandardná funkcia
◆ Vykonajte miestnu a vzdialenú analýzu ovládačov
◆ Jednoduché, ľahko ovládané a označené funkcie
◆ Jednoduché riadenie krútiaceho momentu a polohy na zvýšenie spoľahlivosti
◆ Komplexná flexibilita kontroly a indikácie
◆ Na výber sú k dispozícii vodotesné alebo výbuchové špecifikácie
◆ Priamy rozsah výstupu krútiaceho momentu 50nm (37ibf TónT) -500nm (370ibf ft)
AKQ Trojfázový spínač typu ovládača výkonnostných údajov
| Model | Rýchlosť (RPM) | Krútiaci moment (N.M) | Napájacie napätie (V) | Číslo fázy napájania (pH) | Frekvencia (Hz) | Napájanie motora (KW) | Menovitý prúd (a) | Pracovný systém | Váha (kg) |
| AKQ250 | 1 | 250 | 380 | 3 | 50 | 0.04 | 0.57 | S2 (15 minút) | 23 |
| AKQ500 | 0.5 | 500 | 380 | 3 | 50 | 0.04 | 0.57 | S2 (15 minút) | 23 |
| AKQ1000 | 1 | 1000 | 380 | 3 | 50 | 0.04 | 0.57 | S2 (15 minút) | 37 |
| AKQ2000 | 0.5 | 2000 | 380 | 3 | 50 | 0.04 | 0.57 | S2 (15 minút) | 37 |
AKQS Výkonné údaje o jednofázovom ovládači typu prepínača
| Model | Rýchlosť (RPM) | Krútiaci moment (N.M) | Napájacie napätie (V) | Číslo fázy napájania (pH) | Frekvencia (Hz) | Napájanie motora (KW) | Menovitý prúd (a) | Pracovný systém | Váha (kg) |
| AKQ250 | 1 | 250 | 220 | 1 | 50 | 0.04 | 1.14 | S2 (10 minút) | 23 |
| AKQ500 | 0.5 | 500 | 220 | 1 | 50 | 0.04 | 1.14 | S2 (10 minút) | 23 |
| AKQ1000 | 1 | 1000 | 220 | 1 | 50 | 0.04 | 1.14 | S2 (10 minút) | 37 |
| AKQ2000 | 0.5 | 2000 | 220 | 1 | 50 | 0.04 | 1.14 | S2 (10 minút) | 37 |
Údaje o výkonnosti AKQM trojfázového regulačného ovládača
| Model | Rýchlosť (RPM) | Krútiaci moment (N.M) | Napájacie napätie (V) | Číslo fázy napájania (pH) | Frekvencia (Hz) | Napájanie motora (KW) | Menovitý prúd (a) | Pracovný systém | Váha (kg) |
| AKQM250 | 1 | 250 | 380 | 3 | 50 | 0.04 | 0.57 | S4 (30%) | 23 |
| AKQM500 | 0.5 | 500 | 380 | 3 | 50 | 0.04 | 0.57 | S4 (30%) | 23 |
| AKQM1000 | 1 | 1000 | 380 | 3 | 50 | 0.04 | 0.57 | S4 (30%) | 37 |
| AKQM2000 | 0.5 | 2000 | 380 | 3 | 50 | 0.04 | 0.57 | S4 (30%) | 37 |
AKQSM jednofázové regulačné údaje o výkonnostnom ovládači
| Model | Rýchlosť (RPM) | Krútiaci moment (N.M) | Napájacie napätie (V) | Číslo fázy napájania (pH) | Frekvencia (Hz) | Napájanie motora (KW) | Menovitý prúd (a) | Pracovný systém | Váha (kg) |
| AKQSM250 | 1 | 250 | 220 | 1 | 50 | 0.04 | 1.14 | S4 (30%) | 23 |
| AKQSM500 | 0.5 | 500 | 220 | 1 | 50 | 0.04 | 1.14 | S4 (30%) | 23 |
| AKQSM1000 | 1 | 1000 | 220 | 1 | 50 | 0.04 | 1.14 | S4 (30%) | 37 |
| AKQSM2000 | 0.5 | 2000 | 220 | 1 | 50 | 0.04 | 1.14 | S4 (30%) | 37 |
AKQ čiastočne rotačný inteligentný ovládač Vonkajšie rozmery
| Parametre ovládača | A | B | C | D | E | F | G) | (H) | (I) |
| AKQ125-500 | 306 | 124 | 160 | 135.5 | 202.5 | 277 | 430 | 338 | 54 |
| AKQ600-2000 | 308 | 121.5 | 160 | 123.5 | 245 | 340 | 428.5 | 368.5 | 52 |

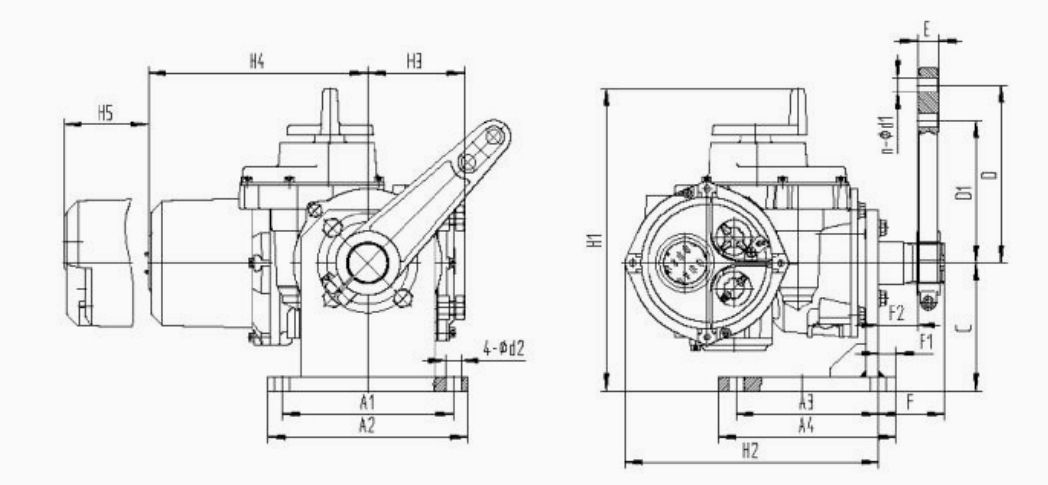

AKQ DJ Obrys a rozmery pripojenia čiastočného otočného ovládača základného typu
| Parametre ovládača | A1 | A2 | A3 | A4 | C | D1 | D | E | F | F1 | F2 | H1 | H2 | H3 | H4 | H5 | n-φd1 | 4-φd2 |
| AKQ DJ1 | 240 | 280 | 180 | 220 | 180 | 100 | 100 | 22 | 68.5 | 20 | 17.5 | 382 | 288 | 124 | 306 | 160 | 18 | 17.5 |
| AKQ DJ2 | 240 | 280 | 200 | 250 | 180 | 200 | 250 | 30 | 93 | 25 | 55 | 425 | 356 | 136 | 308 | 160 | 2-φ20 | 22 |
AKQML Lineárne rozmery štruktúry ovládača
| Model | Menovité zaťaženie N | Menovité cestovanie mm | Menovitá rýchlosť mm/s | Otvor na pripojenie ventilu F | Príruba D1 | Vnútorný otvor D2 | Príruba D3 | Príruba D4 | A | B | H |
| AKQML-64/2710 | 6400 | 10 | 0.27 | M8 × 1,25 | φ80 | φ60d11 | 2-φ11 | φ125 | 649 | 377 | 81 |
| AKQML-64/2716 | 16 | 0.27 | 75 |
Veľkosť príruby AKQ
| Parametre ovládača | D | D1 | N | d | T | d1 | |
| AKQ125-500 | F05 | φ50 | φ38 | 20 | φ25 | φ50 | M6 |
| F07 | φ70 | φ55 | 30 | φ35 | φ70 | M8 | |
| F10 | φ102 | φ69 | 30 | φ42 | φ102 | M10 | |
| AKQ600-1000 | F12 | φ125 | φ98 | 50 | φ65 | φ125 | M12 |
| F14 | φ140 | φ98 | 50 | φ65 | φ140 | M16 | |
