Q641F Pneumatický prírubový guľový ventil

Získajte Cenovú Ponuku

Stručný úvod

Ball guľový ventil Q641F má rovnaké 90-stupňové rotačné zdvíhacie pôsobenie, s kruhom cez otvor alebo kanál prechádzajúci cez jeho os. Pomer sférického povrchu a otvorenie kanála by mal byť taký, že keď sa lopta otáča o 90 stupňov, vstup a výstup by mal predstavovať sférický povrch, čím sa odrezal prietok.
Pneumatický prírubový guľový ventil sa musí prevádzkovať iba otáčaním vzduchu o 90 stupňov a veľmi malým krútiacim momentom, aby sa pevne uzavrel. Úplne rovnaká vnútorná dutina tela ventilu poskytuje veľmi malý odpor a priamy prietokový kanál pre médium. Všeobecne sa verí, že guľový ventil je vhodný na priame otváranie a zatváranie, ale vývoj v posledných rokoch navrhol guľový ventil tak, aby mal funkciu škrtiaceho a kontrolného toku. Hlavnými črtami guľového ventilu sú jeho kompaktná štruktúra, ľahká prevádzka a údržba, vhodná pre všeobecné pracovné médiá, ako sú voda, rozpúšťadlá, kyseliny a zemný plyn, a tiež vhodné pre médiá s tvrdými pracovnými podmienkami, ako je kyslík, peroxid vodíka, metán a etylén. Telo guľôčkového ventilu môže byť neoddeliteľné alebo kombinované.

Technický parameter

Pneumatický ovládač voliteľných funkcií	Dvojito pôsobiaci, jednorazový pôsobiaci
Pneumatický ovládač voliteľných modelov	V sérii séria AW
Napätie solenoidu	AC110V, AC220V, AC24V, DC24V
Tlak zdroja vzduchu	2bar-8bar
Priemer	DN15MM-DN200 mm
Nominálny tlak	PN1.0MPA ~ pn2.5mpa
Uplatniteľná teplota	PTFE: -30- 120 ° C PPL: ≤350 ° C Kovové tesnenie: ≤ 450 ° C
Spojenie	Príruba
Telesný materiál	Liatina, liata oceľ, 304, 316, 316L
Materiál na ventilovú dosku	304, 316, 316L
Podšívka sedadla	PTFE, ppl, kovové tesnenie
Uplatniteľné médiá	Voda, ropa, kyselina, viskózna kvapalina, kalové médium atď.

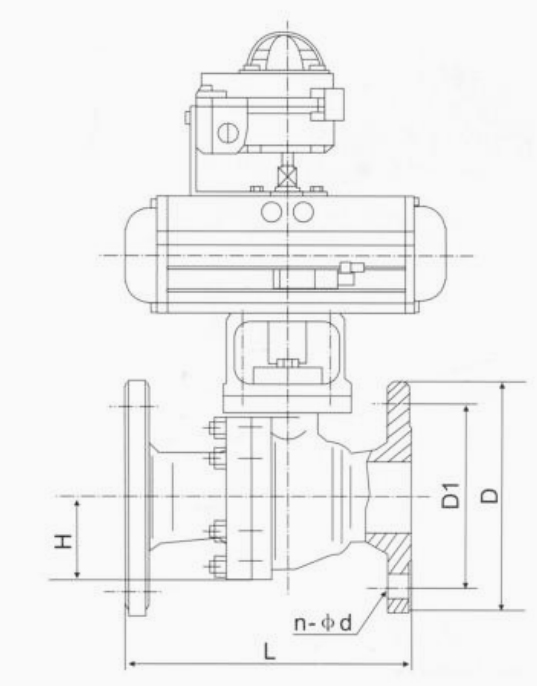

Tabuľka hlavnej dimenzie

DN (mm)	L	1,0 MPA				1,6 MPA				2,5 MPA
DN (mm)	L	L	D	D1	n-φd	L	D	D1	n-φd	L	D	D1	n-φd
15	15	130	95	65	4-φ14	130	95	65	4-φ14	130	95	65	4-φ14
20	20	140	105	75	4-φ14	140	105	75	4-φ14	140	105	75	4-φ14
25	25	150	115	85	4-φ14	150	115	85	4-φ14	150	115	85	4-φ14
32	32	165	135	100	4-φ18	165	135	100	4-φ18	165	135	100	4-φ18
40	40	180	145	110	4-φ18	180	145	110	4-φ18	180	145	110	4-φ18
50	50	200	160	125	4-φ18	200	160	125	4-φ18	200	160	125	4-φ18
65	65	220	180	145	4-φ18	220	180	145	4-φ18	220	180	145	8-φ18
80	80	250	195	160	4-φ18	250	195	160	8-φ18	250	195	160	8-φ18
100	100	280	215	180	8-φ18	280	215	180	8-φ18	280	230	190	8-φ23
125	125	320	245	210	8-φ18	320	245	210	8-φ18	320	270	220	8-φ25
150	150	360	280	240	8-φ23	360	280	240	8-φ23	360	300	250	8-φ25
200	200	400	335	295	8-φ23	400	335	295	12-φ23	400	360	310	12-φ25
