Stručný úvod

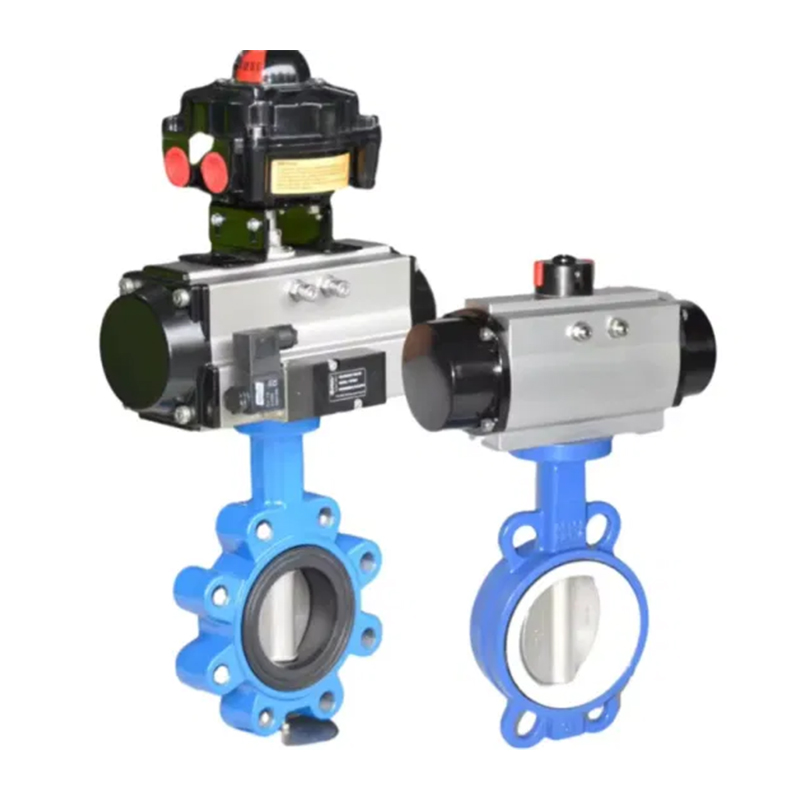

D671X Pneumatický gumový ventil gumy oblátkov má nový a primeraný dizajn, jednoduchú štruktúru, malú veľkosť, ľahkú hmotnosť, rýchle otváranie a zatváranie rotácie 90 stupňov, malý prevádzkový krútiaci moment, ľahkú prevádzku, úsporu práce a obratnosť. Môže byť nainštalovaný v akejkoľvek polohe a ľahko sa udržiava. Tesnenie je možné vymeniť a tesnenie je spoľahlivé na dosiahnutie obojsmerného tesnenia a nulového úniku. Tesniaci materiál je odolný voči starnutiu a korózii a má dlhú životnosť. Keď je ventil guľového gumového motýľa v úplne otvorenej polohe, hrúbka dosky motýľa je jediným odporom, keď médium tečie telom ventilu. Preto je pokles tlaku generovaný ventilom veľmi malý, takže má dobré charakteristiky riadenia toku. Butterfly ventily sa vo všeobecných odvetviach používajú nielen vo všeobecných odvetviach, ako je ropa, plyn, chemický priemysel a úpravy vody, ale aj v systéme chladiacej vody tepelných elektrární.
Technický parameter
| Pneumatický ovládač voliteľných funkcií | Dvojité pôsobenie, jednorazové pôsobenie |
| Pneumatický ovládač voliteľných modelov | V sérii séria AW |
| Napätie solenoidu | AC110V, AC220V, AC24V, DC24V |
| Tlak zdroja vzduchu | 2Bar ~ 8bar |
| Priemer | DN50MM-DN1200 mm |
| Nominálny tlak | PN1.0MPA-PN2.5MPA |
| Uplatniteľná teplota | -30 ~ 425 ° C |
| Spojenie | Typ oblátky |
| Telesný materiál | Uhlíková oceľ, nehrdzavejúca oceľ |
| Materiál na ventilovú dosku | Uhlíková oceľ, nehrdzavejúca oceľ, zliatinová oceľ atď. |
| Podšívka sedadla | Cementovaný karbid, karbid volfrámu, zliatina niklu, grafitový kompozit, PTFE |
| Uplatniteľné médiá | Voda, para, olej, slabé korozívne médiá atď. |
Tabuľka hlavnej dimenzie
| DN | 1.0 | 1.6 | |||||||||
| mm | palec | H | L | D | D1 | n-φd | H | L | D | D1 | n-φd |
| 40 | 11/2 " | 58 | 33 | 110 | 88 | 4-φ19 | 58 | 33 | 110 | 88 | 4-φ19 |
| 50 | 2 " | 67 | 43 | 125 | 92 | 4-φ19 | 67 | 43 | 125 | 92 | 4-φ19 |
| 65 | 21/2 " | 74 | 46 | 145 | 113 | 4-φ19 | 74 | 46 | 145 | 113 | 4-φ19 |
| 80 | 3 " | 97 | 46 | 160 | 130 | 8-φ19 | 97 | 46 | 160 | 130 | 8-φ19 |
| 100 | 4 “ | 111 | 52 | 180 | 167 | 4-φ19 | 111 | 52 | 180 | 167 | 4-φ19 |
| 125 | 5 " | 125 | 56 | 210 | 192 | 4-φ23 | 125 | 56 | 210 | 192 | 4-φ23 |
| 150 | 6 " | 140 | 56 | 240 | 222 | 8-φ23 | 140 | 56 | 240 | 222 | 8-φ23 |
| 200 | 8 " | 174 | 60 | 295 | 275 | 4-φ23 | 174 | 60 | 295 | 275 | 4-φ28 |
| 250 | 10 " | 207 | 68 | 350 | 332 | 4-φ23 | 207 | 68 | 355 | 332 | 4-φ28 |
| 300 | 12 " | 240 | 77 | 400 | 390 | 4-φ23 | 240 | 77 | 410 | 390 | 4-φ28 |
| 350 | 14 " | 272 | 86 | 460 | 423 | 4-φ23 | 272 | 86 | 470 | 423 | 4-φ28 |
| 400 | 16 " | 297 | 102 | 515 | 580 | 4-φ28 | 297 | 102 | 525 | 580 | 4-φ31 |
| 450 | 18 " | 331 | 114 | 565 | 640 | 4-φ28 | 331 | 114 | 585 | 640 | 4-φ31 |
| 500 | 20 " | 361 | 130 | 620 | 715 | 4-φ28 | 361 | 130 | 650 | 715 | 4-φ34 |
| 600 | 24 " | 459 | 152 | 725 | 840 | 4-φ31 | 459 | 152 | 770 | 840 | 4-φ37 |
| 700 | 28 " | 520 | 163 | 840 | 910 | 24-φ31 | 520 | 163 | 840 | 910 | 24-φ37 |
| 800 | 32 " | 591 | 188 | 950 | 1025 | 24-φ34 | 591 | 188 | 950 | 1025 | 24-φ40 |
| 900 | 36 “ | 656 | 203 | 1050 | 1125 | 28-em34 | 656 | 203 | 1050 | 1125 | 28-em34 |
| 1000 | 40 " | 721 | 216 | 1160 | 1255 | 28-em37 | 721 | 216 | 1170 | 1255 | 28-em43 |
| 1200 | 48 " | 844 | 276 | 1380 | 1485 | 32-φ40 | 844 | 276 | 1390 | 1485 | 32-φ49 |
