Hlavné funkcie a aplikácie

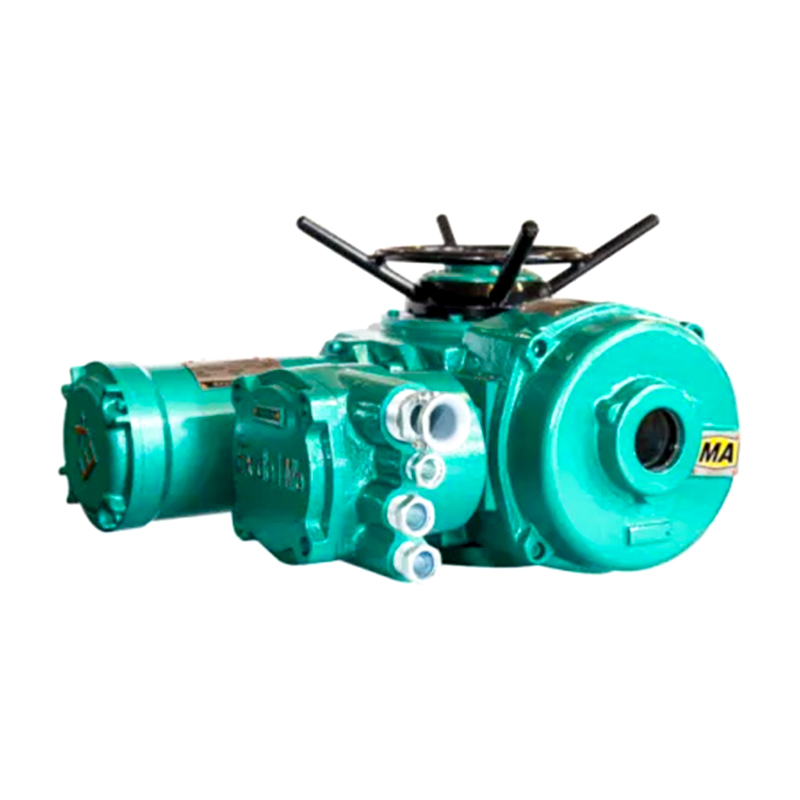

Elektrické zariadenie s výbuchom výbuchu série ZB Series je špeciálne navrhnuté a vyrobené pre podmienky používania v uhoľných baniach. Ventily vhodné na lineárny pohyb dosiek ventilov, ako sú bránové ventily, distribučné ventily a vodné brány; Po pridaní dvojstupňovej redukčnej prevodovky sa môže použiť aj na ventily s 90-stupňovou rotáciou dosky ventilu, ako sú motýľové ventily, tlmiče atď. , môže byť spojený so systémom DCS, aby sa dosiahla riadenie automatizácie.
Návrh a výrobné štandardy pre elektrické zariadenie s výbuchom výbuchu série ZB
| Q/3204CN001-2011 | Technické podmienky pre elektrické zariadenie s plameňom odolným voči mínom |
| GB3836.1-2010 | Elektrické vybavenie pre výbušné atmosféry Časť 1: Všeobecné požiadavky |
| GB3836.2-2010 | Elektrické vybavenie pre výbušné atmosféry Časť 2: Flame odolný typ „D“ |
Tabuľka rozmerov a rozmerov
| Model | H | H1 | L1 | L2 | F | Φd |
| ZB10/ZB15/ZB20/ZB30 | 320 | 130 | 200 | 295-400 | 320 | 350 |
| ZB45/ZB60 | 415 | 195 | 280 | 395-545 | 395 | 470 |
| ZB90/ZB120 | 455 | 195 | 285 | 412-565 | 430 | 500 |
| ZB180/ZB250/ZB350 | 585 | 250 | 320 | 475-700 | 480 | 320 |
Špecifikácie modelu ZB/ZBY a hlavné parametre výkonu
| Modelové špecifikácie | Nominálny krútiaci moment (N · m) | Maximálny priemer stonky (mm) | Maximálny počet zákrut (zákruty) | Manuálny pomer rýchlosti | Výstup (r/min) | Motor (kw) | Prúd A) | Referenčná hmotnosť (Kg) | |
| 660V | 380V | ||||||||
| ZB/ZBY10 | 100 | 28 | 400 | 1: 1 | 24 | 0.25 | 0.75 | 1.3 | 64 |
| ZB/ZBY15 | 150 | 28 | 400 | 1: 1 | 24 | 0.37 | 0.92 | 1.6 | 65 |
| ZB/ZBY20 | 200 | 40 | 400 | 1: 1 | 24 | 0.55 | 1.4 | 2.4 | 67 |
| ZB/ZBY30 | 300 | 40 | 400 | 1: 1 | 24 | 0.75 | 1.8 | 3.0 | 69 |
| ZB/ZBY45 | 450 | 48 | 400 | 1: 1 | 24 | 1.1 | 1.9 | 3.4 | 114 |
| ZB/ZBY60 | 600 | 48 | 400 | 1: 1 | 24 | 1.5 | 2.6 | 4.5 | 120 |
| ZB/ZBY90 | 900 | 60 | 400 | 1: 1 | 24 | 2.2 | 3.8 | 6.5 | 144 |
| ZB/ZBY120 | 1200 | 60 | 400 | 1: 1 | 24 | 3 | 4.7 | 8.2 | 147 |
| ZB180 | 1800 | 70 | 400 | 22,5: 1 | 24 | 5.5 | 7.5 | 13 | 264 |
| ZB250 | 2500 | 70 | 400 | 22,5: 1 | 24 | 7.5 | 9.5 | 16.5 | 269 |
| ZB350 | 3500 | 75 | 400 | 22,5: 1 | 24 | 11 | 12.1 | 21 | 275 |
POZNÁMKA: Je možné poskytnúť ďalšie rýchlosti na uspokojenie potrieb používateľov.
Štrukturálny schematický diagram a rozmery spojenia ZB/ZBY a ventilu
| Model | Typ krútiaceho momentu JB2920 | |||||||||||
| Číslo príruby | D | D1 | D2 (H9) | H1 | f | h | d1 | d2 | d | n | α | |
| ZB/ZBY10/15 | 2 | 145 | 120 | 90 | 2 | 4 | 8 | 30 | 45 | M10 | 4 | 45 ° |
| ZB/ZBY20/30 | 3 | 185 | 160 | 125 | 10 | 42 | 58 | M12 | ||||
| ZB/ZBY45/60 | 4 | 225 | 195 | 150 | 5 | 12 | 50 | 72 | Φ18 | |||
| ZB/ZBY90/120 | 5 | 275 | 235 | 180 | 14 | 62 | 82 | Φ22 | ||||
| ZB180/250 | 7 | 330 | 285 | 220 | 3 | 6 | 16 | 72 | 98 | Φ26 | ||
| ZB350 | 8 | 380 | 340 | 280 | 20 | 83 | 118 | Φ22 | 8 | 22,5 ° | ||
