Čo je hodnotenie ochrany ingress a čo to znamená?

Oboznámte sa s medzinárodnými ochrannými symbolmi, ktoré sa používajú na označenie vstupu pevných predmetov a kvapalín do elektrických krytov.

Hodnotenie ochrany predpisu (alebo hodnotenie IP) je medzinárodný štandard (IEC 60529) pre stupeň ochrany alebo tesnenia účinnosti elektrických krytov proti vstupu predmetov, vody, prachu alebo náhodného kontaktu. Táto norma je rovnocenná s európskym štandardom EN 60529.

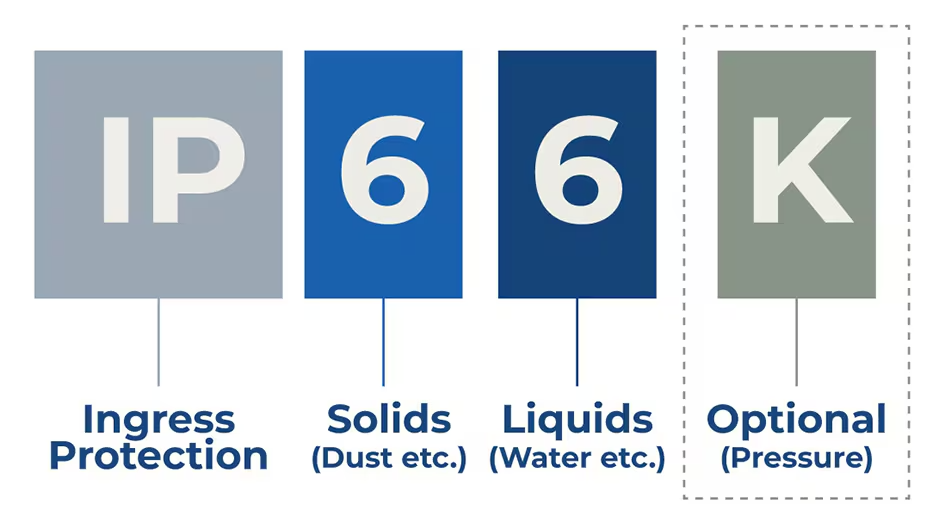

Hodnotenia IP často pozostávajú z písmen IP (ochrana vstupov), po ktorých nasledujú dve čísla a voliteľné písmená. Obe čísla a konečné písmeno označujú nasledujúcu kategóriu ochrany.

Prvá číslicová pevná ochrana

Prvá číslica po IP naznačuje úroveň ochrany poskytnutej na uzavreté zariadenie proti pevným cudzím objektom a kontaktu ľudí s nebezpečnými časťami, ako sú vodivé telá.

vyrovnanie

Veľkosť chráneného objektu

Účinnosť ochrany

X

-

X naznačuje, že na úrovni ochrany nie sú uvedené žiadne údaje

O

Žiadna ochrana

Nie je chránený pred dotýkaním alebo vstupom objektov

1

Priemer> 50 mm

Veľká plocha povrchu objektu

Nemožno zabrániť úmyselnému kontaktu

2

Priemer> 12,5 mm

Prst alebo podobný objekt

3

Priemer> 2,5 mm

Náradie, hrubé drôty atď.

4

Priemer> 1 mm

Väčšina vodičov, skrutiek atď.

5

Zabrániť prachu

Vniknutie prachu je dostatočné na spôsobenie poškodenia zariadenia počas prevádzky

Úplne zabrániť kontaktu

6

prachový

Žiadny vniknutie prachu

Úplne zabrániť kontaktu

Druhé číslo: Ochrana pred tekutkami

Druhé číslo po IP v hodnotení kódu označuje úroveň ochrany, ktorú pre zariadenie poskytuje vodotesný kryt.

vyrovnanie

Veľkosť chráneného objektu

Účinnosť ochrany

X

-

X naznačuje, že na úrovni ochrany nie sú uvedené žiadne údaje

O

Žiadna ochrana

Nemôže zabrániť vstupu vody

1

Kvapkajúci

Vertikálne kvapkanie

2

Kvapkanie na svahu <15 °

Vertikálne kvapkanie, keď je skrinka naklonená <15 °

3

Vodná striekačka

Vodný sprej v uhle <60o z vertikálneho

4

Rozlievať sa

Chráni ovládač pred striekaním vody na kryt zo všetkých smerov

5

Vodný prúd

Chráňte tlakovú tyč pred vodným sprejom pred tryskou (6,3 mm) striekaním smerom k škatule z ľubovoľného smeru

6

Výkonný vodný sprej

Chráni ovládač pred silnou dýzovou vodnou sprejom (12,5 mm dýza) striekajúcim smerom k skrinke z ľubovoľného smeru

7

Hĺbka ponorenia do 1 m

Vstup vody počas dočasného ponorenia (hĺbka ponorenia do 1 m)

8

Hĺbka ponorenia presahuje 1 m

Vstup vody počas nepretržitého ponorenia (hĺbka ponorenia presahuje 1 m)

9k*

Výkonný vysokoteplotný sprej na vodu

Vysoký tlak a postrek na vysokú teplotu zavretý

*Všetky testy označené IPX9 s písmenom „K“ v štandardnej IEC 60529 sú definované štandardom ISO 20653.

®AKTUÁTORY označené IP66 a IP69k

Priemyselné ovládače sa často používajú v prostrediach, kde sú vystavené tekutine aj tuhám. Preto Všetci naši ovládatelia s hliníkovými krytmi sa testujú na dosiahnutie IP66 a IP69k Hodnotenia, vďaka čomu sú všestranné pre širokú škálu aplikácií.

Ovládače označené hodnotením IP66 sú úplne chránené pred prachom a silnými vodnými prúdmi z akéhokoľvek smeru. Vďaka tomu sú vhodné na vonkajšie použitie v meniacich sa poveternostných podmienkach.

Ak aplikácia vyžaduje premytie vysokoteplotnými vysokotlakovými vodnými tryskami, odporúčaná úroveň ochrany je IP69K. Toto je bežná požiadavka, napríklad v poľnohospodárskych strojoch, kde akčných činiteľov nemusia byť pokryté ani chránené. Po terénnej práci sú ovládače často vystavené nečistotám, hnojivám a častému vysokotlakovému umývaniu.

IP66

  • Zabráňte vstupu všetkého prachu
  • Chráni ovládač pred vysokotlakovými vodnými prúdmi zo všetkých smerov

IP69K

  • Zabráňte vstupu všetkého prachu
  • Chráni pred čistením pary
