Stručný úvod
Telo guľôčkového ventilu Q911F elektrickým závitom a telom zváraného ventilu Butt sa odlievajú pomocou pokročilej technológie zavedenej z Taiwanu s primeranou štruktúrou a krásnym vzhľadom; Sedadlo ventilu prijíma elastickú tesniacu štruktúru, ktorá je spoľahlivá v tesnení a ľahko sa otvára a zatvára; Stonka ventilu prijíma spodnú konštrukciu namontovanú na spodnú konštrukciu so spätným utesnením a stonka ventilu sa nevyplachuje, keď je komora ventilu abnormálne tlakom. Dvojdielne a trojdielne guľové ventily môžu byť spojené aj zváraním zadku (BW) a zváraním soketu (SW) a obe môžu byť vybavené medzinárodnými štandardnými platformami držiaka ISO a blokovacími zariadeniami. Trojdielny guľový ventil má malý objem a je zložený z troch častí krytu ventilu. Je upnutá medzi telom stredného ventilu a guľovým ventilom z oboch koncov štyrmi dlhšími skrutkami. Jeho výhodou je, že počas údržby a demontáže nie je potrebné rozobrať vlákna potrubia a štyri skrutky môžu byť priamo odstránené a strednú časť tela ventilu je možné odstrániť. Vhodné pre aplikácie malého objemu a úzkeho priestoru v zariadeniach ľahkého priemyslu. Má malú veľkosť, jednoduchú porovnávanie a vysokú kapacitu prietoku, zvlášť vhodné pre situácie, keď je médium viskózne, granulárne alebo vláknité. Elektrické závitové guľové ventily sa široko používajú v priemyselných automatických kontrolných systémoch v odvetviach, ako sú potraviny, ochrana životného prostredia, svetelný priemysel, ropa, papier, chemické inžinierstvo, vyučovacie a výskumné vybavenie a energia.
Technický parameter
| Voliteľné funkcie elektrického pohonu | Prepínanie, integrálne, úpravy, inteligentné |
| Elektrické ovládače sú k dispozícii v rôznych modeloch | Séria QM, QC, AKQ |
| Napätie | AC220V, AC110V, AC380, DC12V, DC24V, DC110V |
| Priemer | DN15 mm ～ DN100 mm |
| Nominálny tlak | PN1.0MPA ~ PN1,6MPA |
| Uplatniteľná teplota | Ptee: -30- 120 ° C ppl: ≤ 350 ° C Tesnenie kovu: ≤ 450 ° C |
| Spojenie | Závit |
| Telesný materiál | 304、316、316L |
| Materiál na disk | 304、316、316L |
| Podšívka | Ptee, ppl, kovové tesnenia |
| Uplatniteľné médiá | Voda, ropa, kyseliny, viskózne tekutiny, kalové médiá atď. |

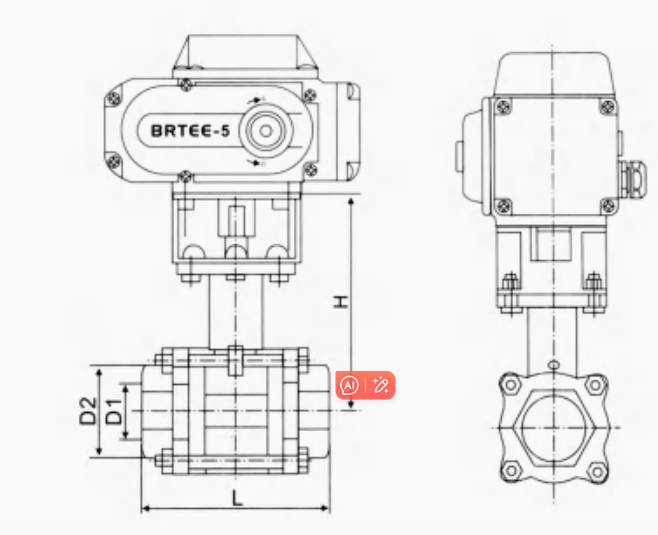

Tabuľka hlavnej dimenzie
| DN | L | H | D1 | D2 | |
| mm | palec | ||||
| 15 | 1/2 " | 75 | 42 | 15 | 21.8 |
| 20 | 3/4 " | 80 | 49 | 20 | 27.3 |
| 25 | 1 " | 90 | 58.5 | 25 | 34 |
| 32 | 11/4 " | 110 | 63 | 32 | 42.8 |
| 40 | 11/2 " | 120 | 71 | 38 | 48.9 |
| 50 | 2 " | 140 | 78 | 50 | 61.4 |
| 65 | 21/2 " | 185 | 100 | 63.5 | 74 |
| 80 | 3 " | 205 | 109 | 76 | 90 |
| 100 | 4 " | 240 | 140 | 100 | 115.4 |
