Analýza abnormálnych príčin diaľkového ovládania elektrického ovládača

Ten elektrické ovládače Na výrobných staniciach na zemný plyn sa používajú hlavne v hlavných guľových ventiloch, odtokových ventiloch, guľôčkových ventiloch a ventilových komorách. Vzdialená abnormalita ovládačov predstavuje vážne bezpečnostné riziko na výrobných staniciach zemného plynu a jeho manipulácia s poruchami si vyžaduje rôzne detekčné metódy na jeho vyriešenie. Analýzou princípu diaľkového ovládania a vzdialených abnormality príčiny elektrických ovládačov Aukoma sa navrhujú účinné riešenia a odporúčané opatrenia.

Výrobné stanice a ventilové miestnosti zemného plynu neustále zavádzajú inteligentné elektrické ovládače ako zariadenia hnacieho stavu ventilov. Je to veľmi dôležité zariadenie v teréne v systémoch riadenia priemyselných procesov. Systém je relatívne zložitý a zahŕňa mechanickú, energetickú elektroniku, komunikáciu a ďalšie technické oblasti. Konvertuje signály riadenia systému na viac rotácií, uhlových posunov a lineárnych posunov výstupného hriadeľa na pohon ventilu, aby sa ventil mohol pripojiť alebo odrezať tok média, zmeniť smer toku média, upravte tok a tlak média a chránia normálnu prevádzku zariadenia v systéme procesu plynovodu a izoláciu média počas údržby.
Inteligentný manipulácia s poruchami elektrického ovládača je zložitá a na presné nájdenie bodu poruchy sú potrebné rôzne detekčné metódy. Chybné elektrické ventily, najmä v staniciach s vysokým obsahom surových plynov, spôsobujú výbuchy úniku a potrubia, čo sťažuje implementáciu efektívnych záchranných opatrení na mieste a spôsobujú nezmerne straty pre životy a vlastníctvo obyvateľov v okolí stanice studne, čo predstavuje hlavné hlavné straty bezpečnostné riziko.

1 situácia na mieste
V súlade s požiadavkami riadenia technických predpisov o prevádzke a údržbe guľôčkových ventilov sa v novembri 2020 vykonali práce na údržbe zimných údržieb na „dvoch ventiloch“ na výrobných staniciach v oblasti ťažby a dopravy. Požiadavky na stavebnú pracovnú letenku, spolupracujú s miestnymi orgánmi pri dokončení prepínania prietoku potrubia, čistia a mazajú ventily, plní čistiacu tekutinu a vypúšťa kanalizáciu pod dohľadom miestnych orgánov. Zároveň sa testujú ovládače a poruchy sa spracúvajú pre štyri položky vrátane príručky na mieste, elektrickej elektrickej energie, centrálnej stanice a diaľkového ovládania v dispečerskej miestnosti.
2020 bol určitý prevádzkový priestor celkovo pod vedením bane plynovej bane Chongqing. Na výrobnom mieste bolo použitých 60 elektrických ovládačov Aukoma. Počas testu funkcie vzdialenej funkcie sa zistilo, že niektoré elektrické ventily (15% zdvih), ktoré boli zastavené spínačom výberu štátu zatvárania alebo otvorenia ventilu.

2 Analýza zásady
2.1 Funkcie režimu diaľkového ovládača a ovládacieho terminálu
Štyri bežné metódy zapojenia diaľkového ovládača pre ovládače Autok Series IK Series: Ovládanie inchingu, otváranie / zatváracie ovládacie prvky, ovládacie prvky ESD a ovládanie prepletenia. Funkcie vstupných terminálov diaľkového ovládača sú uvedené v tabuľke 1.

Tabuľka 1 funkcia vzdialeného vstupného terminálu AUKOMAMOMAMOMACE IK SERIES

2.2 Princíp diaľkového ovládania

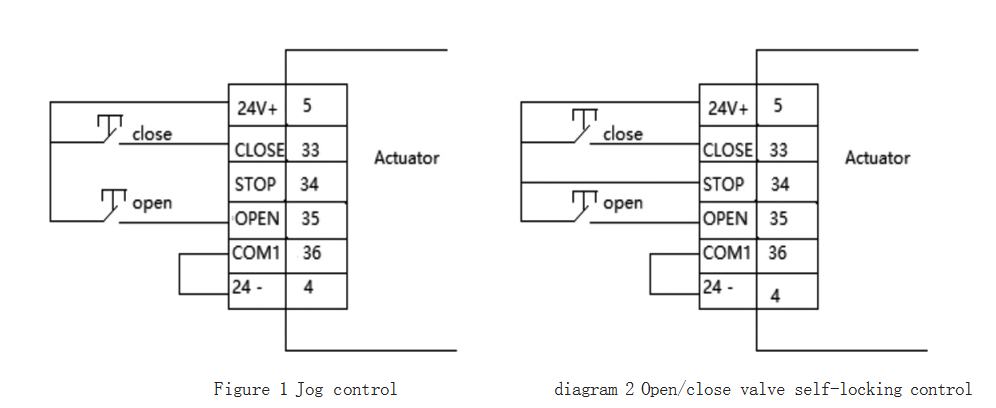

Ovládanie indexu alebo sebaklam: Použitie metódy zapojenia na obrázku 1 je parameter Menu Self-ovládacie diaľkové ovládanie ovládača nastavený na „neplatný“, ovládací terminál 35 alebo 33 prijíma signál pulzu jednosmerného pulzu otvoreného / zatvoreného ventilu a Elektrický ovládač sa blíži; Elektrický ovládač, ktorý prijíma kontinuálny DC signál otvoreného / zatvoreného ventilu, pokračuje v prevádzkovaní, kým sa ventil nebude v úplne zatvorenej alebo úplne otvorenej polohe a elektrický ovládač sa zastaví. Parameter ponuky samoobslužného ovládača diaľkového ovládača je nastavený na „platný“, terminál ovládača 35 alebo 33 prijíma signál pulzu jednosmerného pulzu otvoreného / zatvoreného ventilu a elektrický ovládač pokračuje v prevádzke. Pomocou metódy zapojenia na obrázku 2 je parameter ponuky s samostatným ovládaním diaľkového ovládača nastavený na „neplatný“, ovládací terminál 35 alebo 33 prijíma signál pulzu DC pulzného ventilu a elektrický ovládač pokračuje; Parameter ponuky samoobslužného ovládača diaľkového ovládača je nastavený na „platný“, terminál ovládača 35 alebo 33 prijíma signál pulzu jednosmerného pulzu otvoreného / zatvoreného ventilu, elektrický ovládač sa patrí a prijíma kontinuálny DC signál otvoreného / Zatvorte ventil, elektrický ovládač pokračuje v prevádzke, kým nie je ventil v úplne zatvorenej alebo úplne otvorenej polohe a elektrický ovládač sa zastaví.

Ovládanie ESD: Keď je ponuka „Terminálová funkcia 0“ nastavená na „ESD“, funkcia ovládača ESD je platná a ovládací terminál ovládača 25 je ovládací terminál ESD. Keď ovládač dostane signál ESD, existujú tri smery, ktorý môže ovládať. Je potrebné nastaviť parametre ovládača. Ak je nastavený na „pozíciu polohy“, ovládač sa zastaví na mieste a ďalšie signály otvárania a zatvárania ventilov nemôžu ovládať ovládač. Ak je nastavený na „zatvorenie ventilu“, ovládač beží v smere zatvorenia ventilu a ďalšie signály otvárania a zastavenia ventilu nemôžu ovládať ovládač. Ak je nastavený na „Otvorený ventil“, ovládač beží v smere o otvorenie ventilu a ďalšie signály zatvárania a zastavenia ventilu nemôžu ovládať ovládač.

Ovládanie blokovania: Terminály 37 a 38 by mali byť nastavené tak, aby sa otvoril a zatvoril ventil, takže funkcia riadenia blokovania je účinná.

3 opatrenia na ošetrenie
Podľa zásady diaľkového ovládania a skúseností s riešením problémov s automatickým aktivátorom, kľúčové body

Skontrolujte zapojenie diaľkového terminálu ovládača a nastavenia diaľkového ovládača. Pomocou nastavovača diaľkového ovládacieho prvku skontrolujte parametre nastavenia ponuky s vlastným držaním diaľkového ovládača a vyberte možnosť „Neplatný“. V miestnosti na distribúciu napájania odpojte napájací zdroj ovládača, otvorte elektrickú spojovaciu skrinku a zistite, že metóda zapojenia diaľkového ovládania elektrického pohonu prijíma ovládací prvok otvorenia / uzatváracieho ventilu ventilu, ako je znázornené na obrázku 1.

Stručne povedané, zapojenie diaľkového terminálu ovládača prijíma ovládací prvok otvárania / zatvárania ventilov a parameter nastavenia vzdialeného vlastného zadržiavania vyberie „neplatný“. Podľa tohto riadiaceho režimu musí byť ovládač prevádzkovaný nepretržite a diaľkový vstupný signál DC musí byť nepretržitý. Otestujte elektrické guľové ventily s rôznymi údermi a pomocou multimetrového rozsahu jednosmerného napätia na meranie výstupu signálu 24VDC pomocou hostiteľského počítača počas 20 až 30 sekúnd medzi terminálmi 33 a 36 (zatváranie ventilov) alebo terminál 35 a 36 (otvor ventilu). Preto po tom, čo personál údržby použije spínač výberu stavu na zastavenie diaľkovo kontrolovaného guľového ventilu na mieste, vrátia prepínač do vzdialeného stavu v rámci trvania DC signálu. Pretože diaľkový signál stále existuje, ovládač pokračuje v smere o otvorenie / zatváranie ventilu.

4 Návrh
Metóda diaľkového ovládača elektrického pohonu pomocou metódy riadenia znázornenej na obrázku 1 je, že akonáhle sú hostiteľské počítač a signály diaľkového ovládania neobvykle prerušené, ventil sa nemôže normálne otvoriť a zavrieť. Najmä v prípade úniku a prasknutia potrubia na staniciach s vysokým obsahom plynových vrstiev s vysokým obsahom suroviny je ťažké implementovať účinné záchranné opatrenia na mieste. Odporúča sa, že bez zmeny metódy zapojenia by sa parametre nastavenia ponuky na diaľkové ovládacie prvky mali zvoliť ako „platné“ alebo metóda zapojenia znázornenej na obrázku 2 by sa mala použiť na zabezpečenie spoľahlivej činnosti ovládača..
